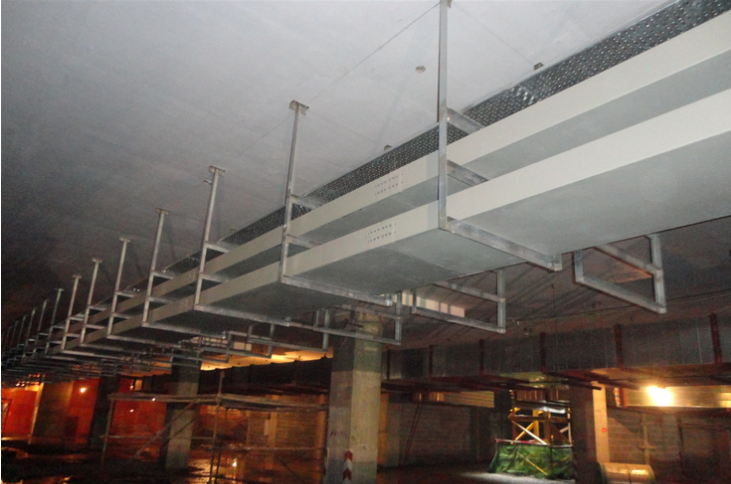

电缆桥架可以独立铺设吗？
电缆架可以在建筑物内独立铺设，也可以敷设早各种建筑物和管廊支架上，应体现结构简洁，造型美观、操作灵活并且维修方便等优势。电缆桥架的全部零件应进行镀锌处理，如果安装在邻近海边或者属于高腐蚀性的地区，电缆桥架的材质需要具有耐潮气、防腐、附着力好和耐冲击力强等性质。
如果想减轻桥架的重量可以采用铝合金材质和玻璃钢材质，荷载的特性与钢质桥架基本相似，按照重量计算铝和钢的比例约为1：3；根据这两种材质的市场价进行比较，铝合金桥架的成本费用会比同类镀锌钢制桥架要高出1.5-2.0倍，铝合金电缆桥架具有重量轻、安装方便等优势。据了解，铝合金桥架在现有的工程中已经常见的建材。
钢制电缆桥架注意事项
1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。
2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。
3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。
4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
5、电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。
6、钢制电缆桥架电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒雨淋，对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%,对于弱电线路可到60%。
电缆桥架已广泛地应用在工业和民用工程中。它的种类有钢制电缆桥架、铝合金制电缆桥架和玻璃钢制电缆桥架。工程中用得最多的是钢制电缆桥架;然而，现行电气和自动化仪表施工及验收规范和质量评定标准中，对钢制电缆桥架的规定不多，而且有不统一、互相矛盾的条文出现。
钢制电缆桥架(以下简称桥架)
由钢制电缆桥架钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式二种。小规格的无孔托盘，常称为线槽，用为敷设电线)。
填充率
又称截面利用率;是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截而的百分比。
钢制电缆桥架支吊架
承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称;
附加集中载荷
安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。
